河北新欣园碳四精细化工高压变频器案例分享

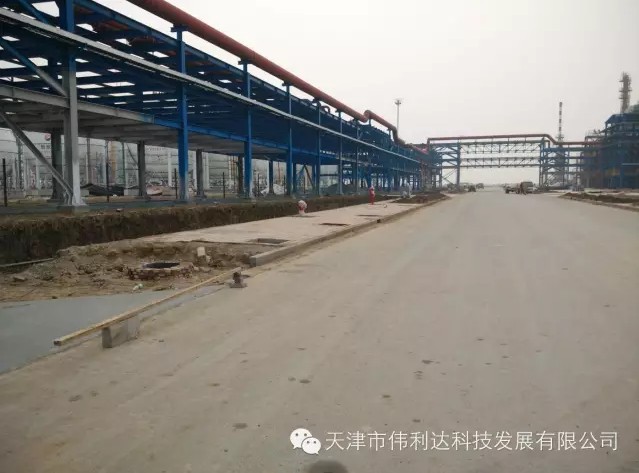

      河北新欣园能源股份有限公司隶属于河北中捷石化集团，成立于2014年6月16日，占地面积1000余亩。公司位于河北省沧州市渤海新区中捷产业园区境内，毗临黄骅港，境内有2条国道、3条高速、3条铁路交汇于此，海陆交通十分便捷。
       在“能源综合利用、转型精细化工，实现循环经济”的市场定位下，公司投资28亿元实施“碳四精细化工一体化项目”建设，该项目采用美国UOP公司专利技术，工艺水平国内领先，以碳四资源综合利用为基础，实现碳四能源深加工的同时提高利用价值，项目包括25万吨原料预处理装置、12万吨丁烷异构化装置、20万吨异丁烷脱氢装置、28万吨MTBE装置、32万吨ORU装置、32万吨CSP装置六套生产装置，以及配套建设的150吨/小时热电联产项目，罐区、供水等公用工程辅助系统，项目投产后，主要产品为MTBE、氢气以及丙烷、异丁烯、异丁烷，碳五等，其中的MTBE为汽油添加剂，可以提高辛烷值，为调节汽油不可或缺的重要原料，国内只有极少数厂家可以生产出完全达标的MTBE。

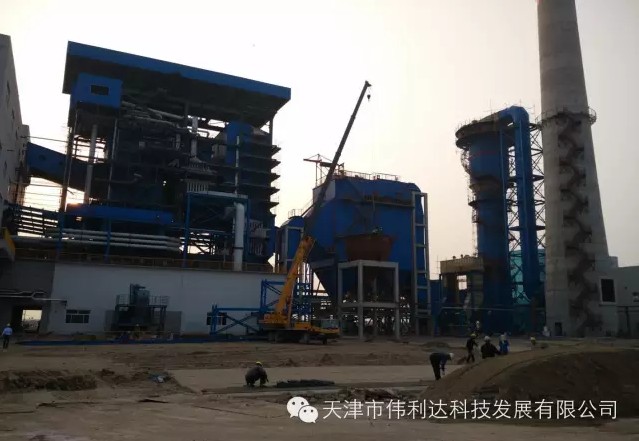

       其中的150万吨/小时热电联产项目建设规模：1×150t/h高温高压煤粉锅炉+1×CB30MW抽汽背压式汽轮发电机组及相关配套设施，同步建设石灰石-石膏湿法脱硫及SCR烟气脱硝设施。项目共涉及引风机10KV 560KW 2台，一次风机10KV 400KW 2台，二次风机 10KV 500KW 1台。其中引风机，一次风机，二次风机各一台需加配高压变频调速装置，正是这3台风机选用了我们丹佛斯HVD高压变频器，根据负载功率分别放大选型，高压变频功率依此为630KW，450KW，560KW。

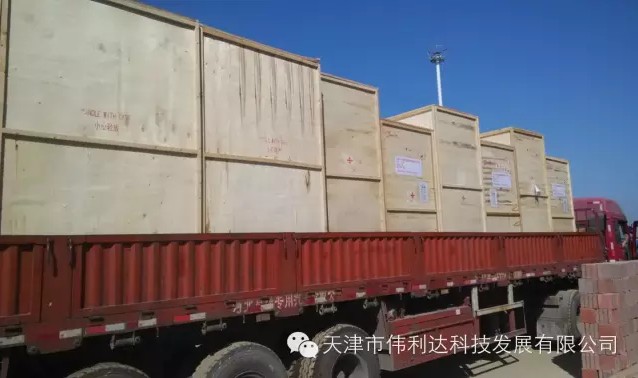

       由于项目进度工期紧，为了不影响业主方的项目施工进度，丹佛斯高压部门全员上下，加班加点，全力赶制三台高压变频器的生产制作工作，并提前合同约定一周到达项目现场，获得了业主方的高度认可。下图三套高压变频器卸货现场：

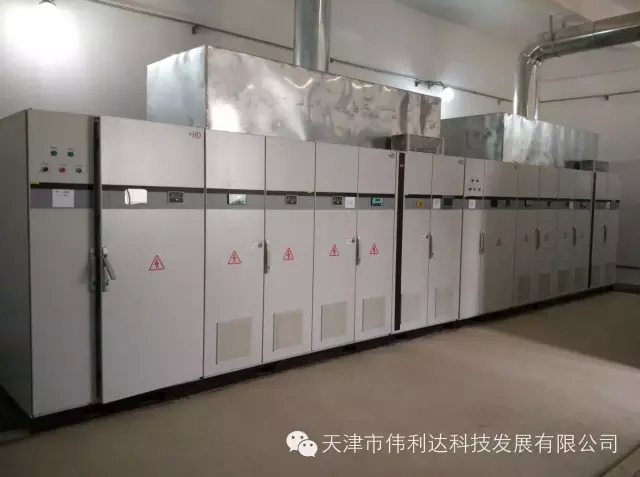

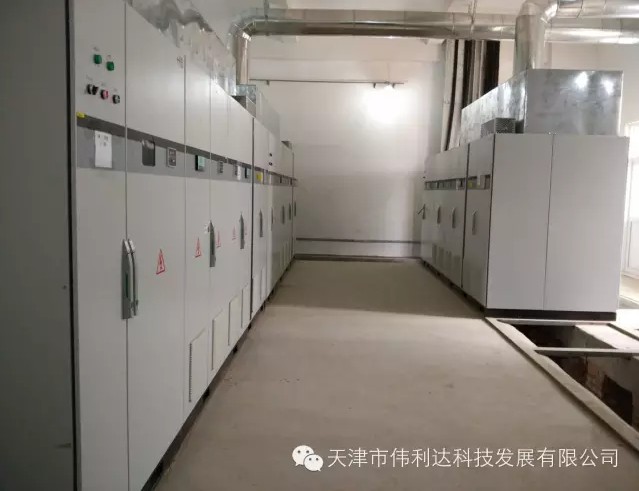

                                                                                                按照预定位置顺利移入高压变频器控制室。

       2015年10月19日，应业主方邀约，丹佛斯高压BD部门技术工程师程书仁，陈维胜，丹佛斯京津冀项目组负责人王大伟，天津市伟利达科技发展有限公司项目负责人王茂一行四人来到项目现场进行高压变频器调试工作，虽然当天天气寒冷，并时有海风袭来，但大家的工作热情依然极高，力争为用户生产设备的稳定运行保驾护航。

      根据业主方反馈，以下各项调试前的准备工作均已满足条件。

       1. 高压变频器安装完毕，现场清理干净且照明充足。有220V 电源插座供调试仪器用。

       2. 高压变频器柜体接地正确可靠，并与基座槽钢有多处焊接。

       3. 高压变频器进、出线高压电缆已敷设完毕，电缆头已做好且电缆高压试验合格。

       4. 与高压变频器配套的高压断路器已准备好, 具备送高压电条件（包括停送电安全措施）。

       5. 高压变频器的控制电源（220V）电缆已接入，且随时可以给它送电。

       6. 高压变频器与上位机控制器（DCS或PLC）、高压断路器或其它外围设备的所有控制信号电缆都已敷设完毕，其中模拟量信号需使用带屏蔽层的电缆且屏蔽层一端接地。

      7. 高压变频器室的冷却通风管道或空调装置已安装完毕,并已具备投入条件。

       8. 确认电机已准备好,且与负载间的连接对轮已解开。

       9. 客户在生产工艺上须具备高压变频器带负荷运转条件。

       根据调试流程，我们依此完成以下工作：

       1. 一次电，二次电上电检测。

       2. 变频器本地控制上电试运行。

       3. DCS信号测试。

       4. DCS中控运行测试，

       5. 电机空载试运行。

       6. 现场操作人员培训。

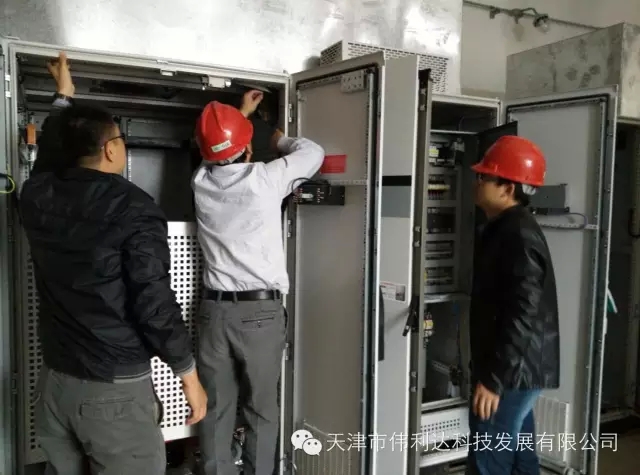

       我方人员正在将各分柜的二次线控制信号连接到位。技术工程师正在将高压电机参数输入到变频器中，这里需要注意的是，因我方采用高-低-高形式组装变频器，所以这里输入的电流值需转化为690V下的电流值。

       我方人员正在将各分柜的二次线控制信号连接到位。技术工程师正在将高压电机参数输入到变频器中，这里需要注意的是，因我方采用高-低-高形式组装变频器，所以这里输入的电流值需转化为690V下的电流值。

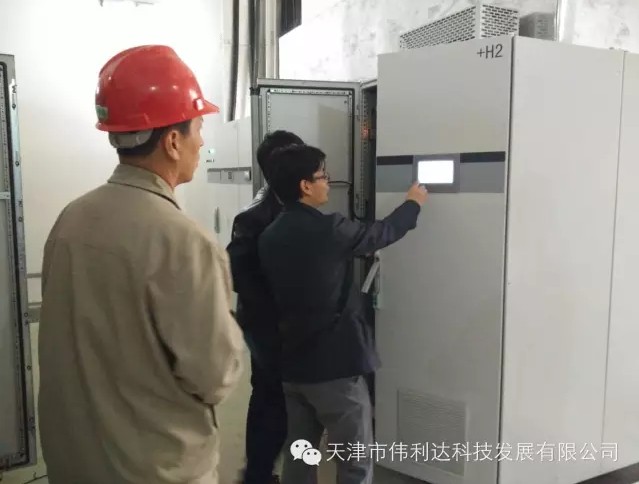

       技术工程师正在与DCS集成方测试DCS信号准确性，试验触摸屏上的各种启动按钮与调节按钮等，并进行电机空载试运行，通过各种功能与信号的试验，均达到预期效果。

       技术工程师正在为业主方操作人员讲解触摸屏操作规程，我们将操作规程打印多份，并每人分发一份，以方便操作人员学习。现场人员多具有大学学历，很快就掌握了基本操作流程。对我们操作画面的简洁，易上手非常认可。

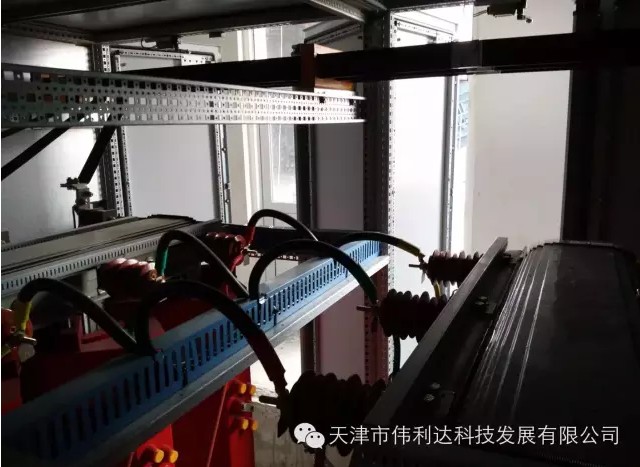

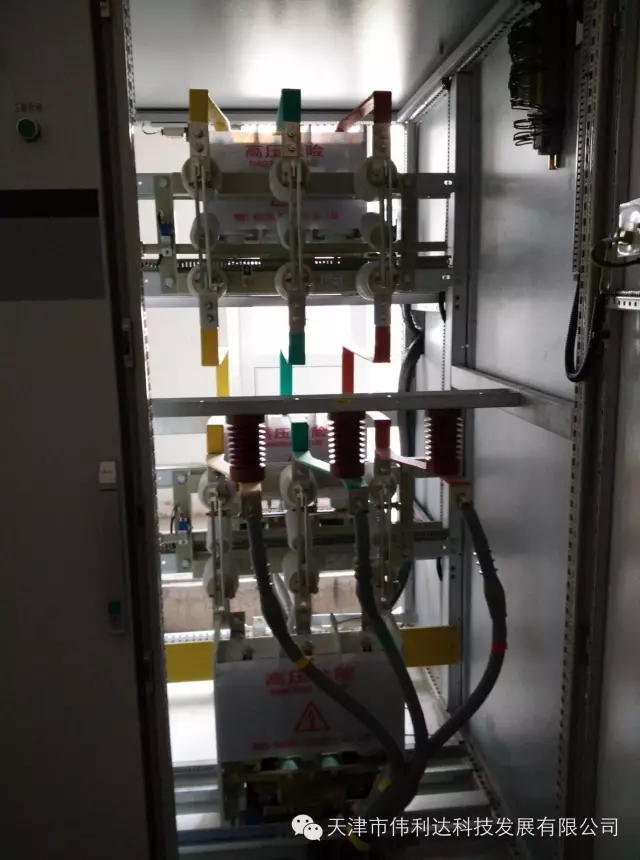

       这是柜体内切换柜内的高压真空接触器、变压器柜内的变压器，本套设备我们选用干式变压器，包含2组，分别为降压变压器及升压变压器。

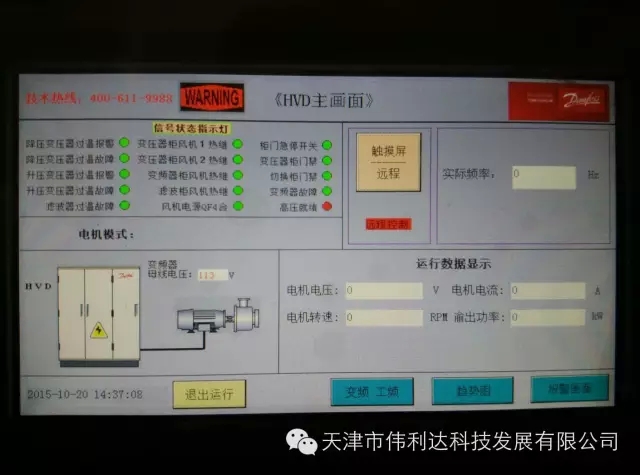

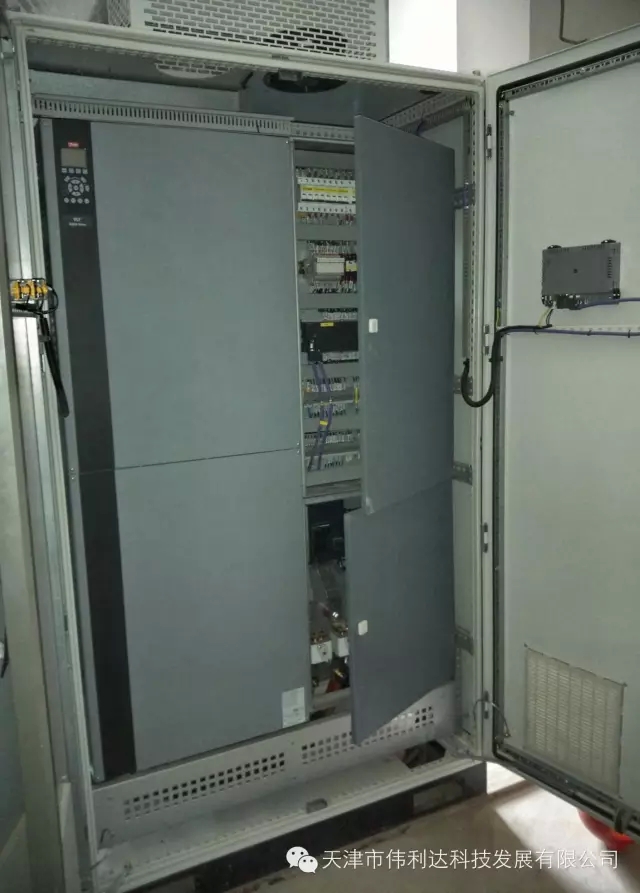

       这是变频器柜，变频器为丹佛斯690V FC202系列变频器。变频器的右侧为控制单元，主要元器包括断路器，PLC，接触器，触摸屏等均选用施耐德，西门子等国际品牌。控制单元做工非常工整，线号整齐，柜门上的触摸屏，选用西门子产品，画面及程序由丹佛斯制作。操作非常简便，各种互锁信号均已设置到位，不会发生误操作。

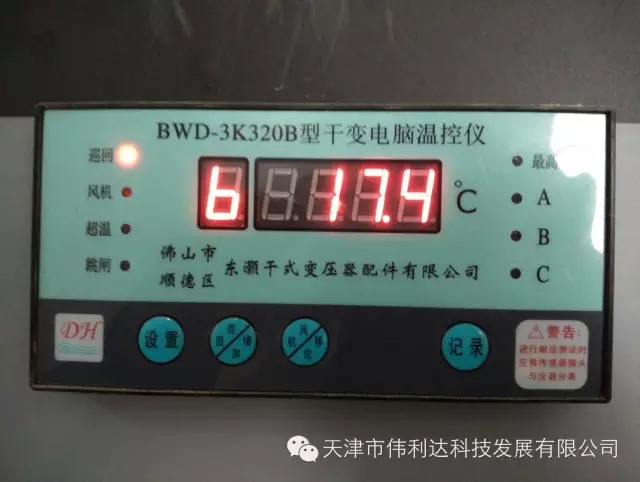

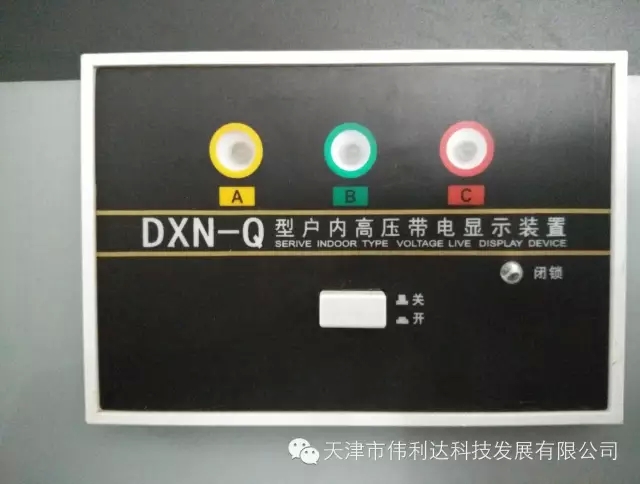

       柜门上的触摸屏，选用西门子产品，画面及程序由丹佛斯制作。操作非常简便，各种互锁信号均已设置到位，不会发生误操作。柜门上有带电显示装置，以警示柜内带电状态。变压器柜上的测温装置，时时显示变压器温度，如果温度过高，控制仪会自动启动变压器底部风机，以达到降温目的。

       通过我公司亲自参与丹佛斯高压产品的调试工作，使我们更深入的了解了相关产品，新欣园碳四项目是继河北东光化工尿素项目，齐鲁石化供排水厂项目，华北区又一高压变频器业绩，为我们丹佛斯高压变频在华北区的推广增添了浓重的一笔。
